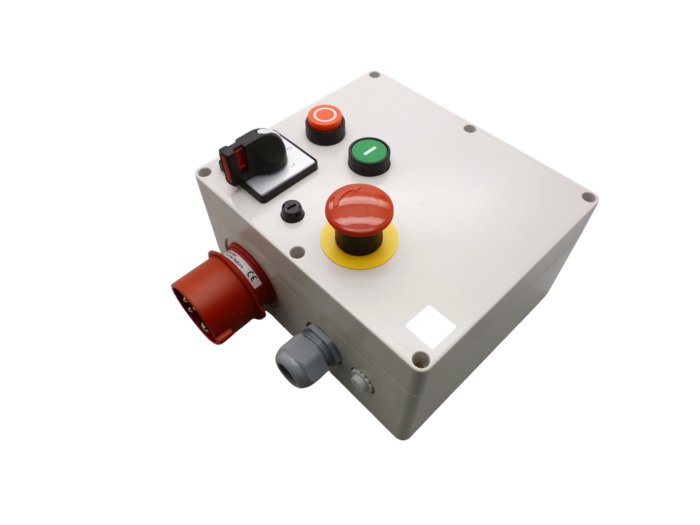

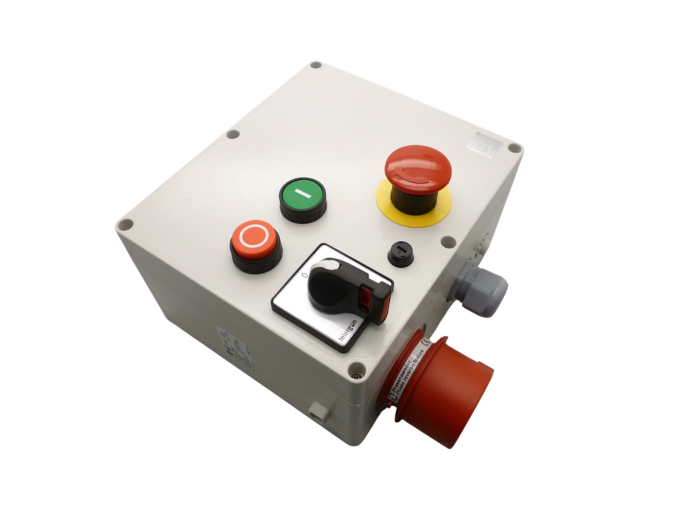

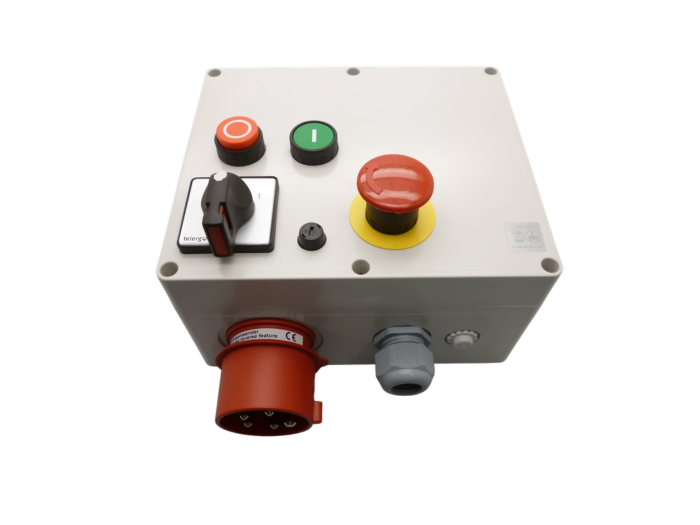

Datenblatt - Softstarter
- Unterspannungsauslöser
- Motorschutzrelais
- Hauptschalter
- Schaltfunktion: 0 - 1
- Betätigungsart: Drucktasten EIN/AUS
Technische Daten
| Bemessungsbetriebsspannung Ue: | 400V / 50-60Hz |
| Bemessungsbetriebsstrom Ie: | 15A |
| Bemessungsschaltvermögen AC-3: | 15A / 7,5kW / 400V / 3~ |
| Schaltkontakte (Hauptstromkreis): | Schließer / 3-polig |
| Betätigung: | Elektrisch EIN/AUS |
| Bemessungsbetätigungsspannung Uc: | 230V AC / 50-60Hz |
| Überlastschutz: Einstellwert: |
11,3 - 16A Motornennstrom |
| Schalthäufigkeit: | 65/h |
| Umgebungstemperatur: | 0°C / +40°C bis 1000m Installationshöhe |

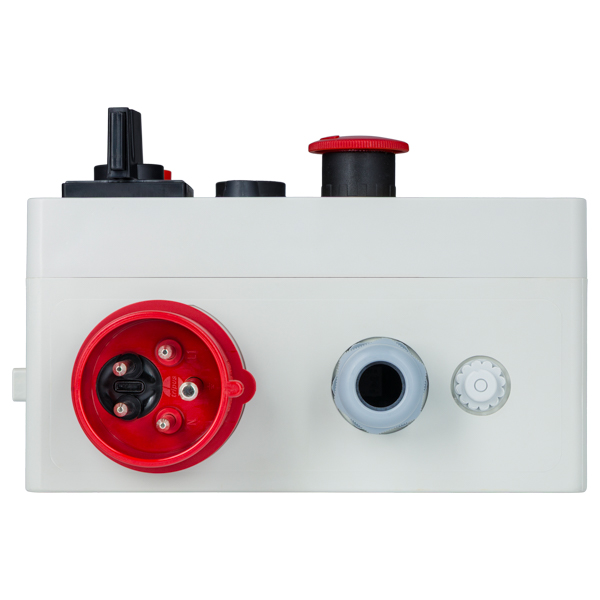

| Netzeingang: Netzanschluss: |
CEE-Stecker rot 5-polig mit Phasenwender CEE 3P+N+E / 6h / 16A / 415V / 50-60Hz |

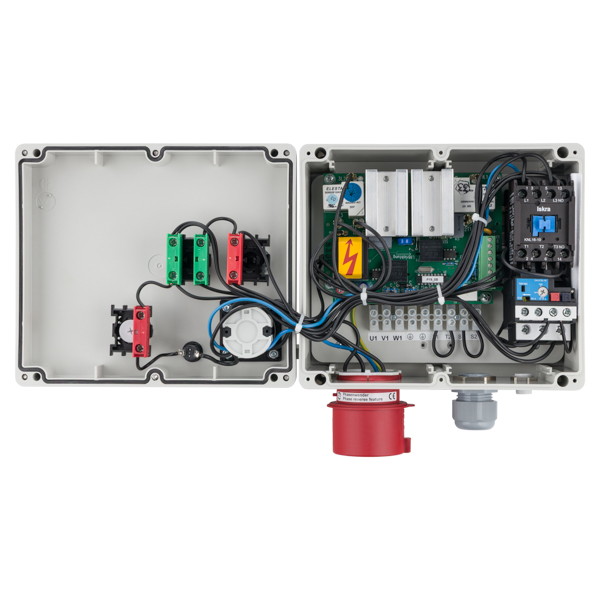

| Motorausgang: Motoranschluss: |
Kabelverschraubung M25 3 Schraubklemmen 6mm² (U1 / V1 / W1) |
| Eingang Thermokontakt: Thermokontaktanschluss: |
1 Bohrloch Ø 16,5 mm mit Blindstopfen M16 2 Schraubklemme 6mm² r (T1 / T2) |
| Schutzart: | IP 54 |
| Frontschild / Schaltgriff: | Silber/ 0 - 1 (60°) / schwarz, verriegelbar |
| Gehäuse: | ABS / grau |
| Befestigung: | 4 Gewindebuchsen M6 – 198,7 x 170,2 mm / 4 Bohrlöcher Ø 4,2 mm – 180,3 x 170,2 mm |
| Maße Schrank (LxBxH): | ca. 238 x 220 x 148 mm (alle, ohne Kabel) |
| Gewicht: | ca. 2800g |
| Konformität / Prüfungen: | CE |
