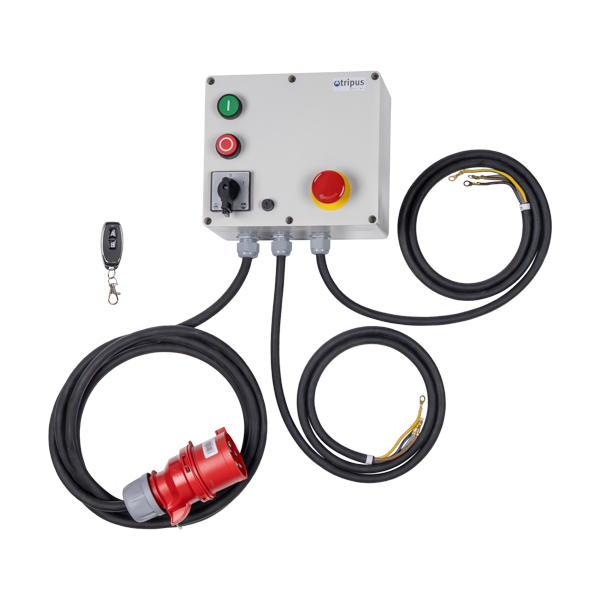

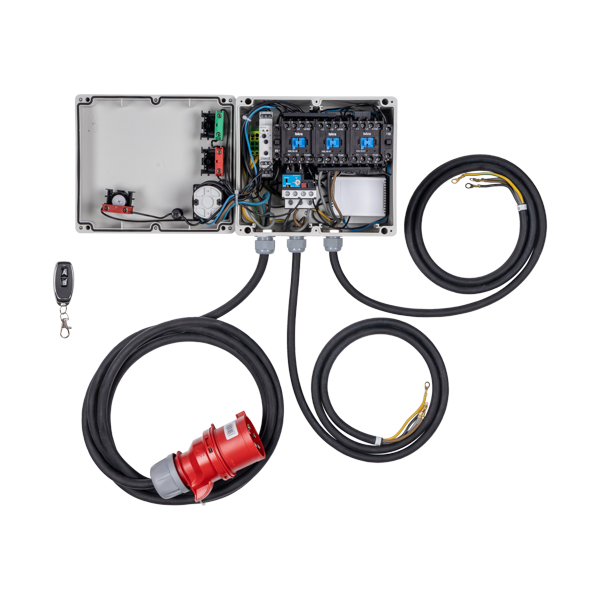

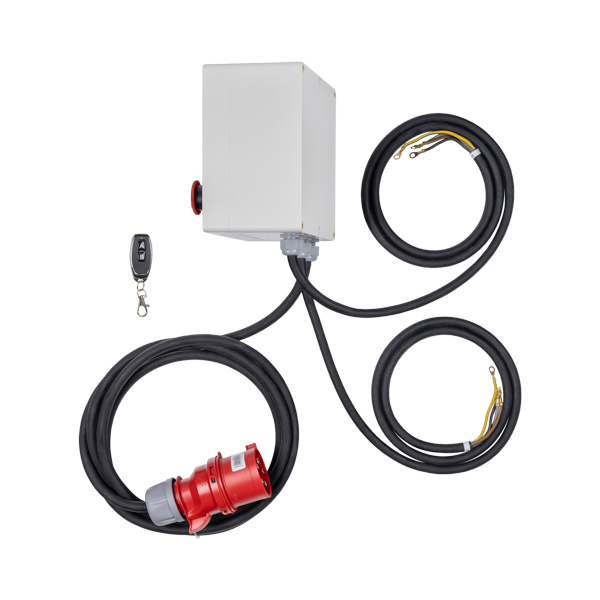

Datenblatt - CEE-Stecker 32A mit Phasenwender
- Unterspannungsauslösung
- Überlastschutz
- Hauptschalter
- Not-Aus Pilztaster
- Steuersicherung
- 1 Netzkabel
- 2 Motorkabel
- Schaltfunktion: 0 - 1 | Auto Stern-Dreieck
- Betätigungsart: Drehgriff 60° | Drucktasten EIN/AUS | fernsteuerbar auf 20m
Technische Daten
| Bemessungsbetriebsspannung Ue: | 400V / 50-60Hz |
| Bemessungsbetriebsstrom Ie: | 16A |
| Bemessungsschaltvermögen AC-3: | 16A / 7,5kW / 400V / 3~ |
| Schaltkontakte (Hauptstromkreis): | Schließer / 3-polig |
| Betätigung: | elektrisch EIN/AUS / Freiauslösung / fernsteuerbar auf 20m |
| Bemessungsbetätigungsspannung Uc: | 230V / 50-60Hz |
| Schaltung: | Stern-Dreieck / automatisch |
| Stern-Hochlaufzeit t1: Umschaltverzögerung Stern-Dreieck t2: |
0,1 - 100d / einstellbar 0,1 - 1s / einstellbar |
| Überlastschutz: Einstellbereich: Einstellwert: |
thermisch / 3-polig / manuelle oder automatische Rückstellung 7,2 - 10A (entspricht 12,4 - 17,2A Motornennstrom) 0,58 x Motornennstrom |
| Not-Aus: | Stopp-Kategorie 0 |
| Steuersicherung: | F.1A |
| Schaltzyklen: | 10E3 |
| Schalthäufigkeit: | 60/h |
| Umgebungstemperatur: | 0°C / +40°C |
| Netzeingang: | CEE-Stecker rot 5-polig / Phasenwender CEE 3P+N+E / 6h / 32A / 415V / 50-60Hz |
| Netzkabel: | 3,5m H05RR-F 5G2,5mm² |
| Ausgang: | 2 Motorkabel 1,5m H05RR-F 4G2,5mm² |
| Schutzart: | IP 54 |
| Frontschild / Schaltgriff: | silber / 0 - 1 (60°) / schwarz, abschließbar |
| Gehäuse: | ABS / grau |
| Ausführung: | Anbau / geschlossen / Tasten, Schaltgriff oben |
| Befestigung: | 4 Gewinde-Buchsen M6 - 198,7 x 170,2mm oder 4 Bohrungen Ø 4,2mm – 180,3 x 170,2mm |
| Maße (LxBxH): | ca. 238 x 220 x 148mm (über alles ohne Kabel) |
| Gewicht: | ca. 3500g |
| Konformität / Prüfungen: | CE |
